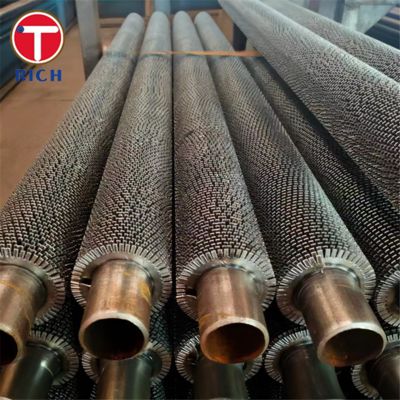

Tube à ailettes hélicoïdales à soudure continue pour échangeur de chaleur

Matériau

Les tubes à ailettes hélicoïdales sont des éléments d'échange thermique spécialisés composés d'un tube de base et d'ailettes hélicoïdales continues soudées en spirale le long de la surface extérieure du tube. Ils sont généralement fabriqués en acier au carbone, en acier inoxydable ou en acier allié, en fonction des exigences thermiques et de corrosion. Les ailettes sont liées mécaniquement ou soudées en continu au tube de base pour assurer une excellente conductivité thermique et une grande durabilité.

Spécifications

• Matériau du tube de base :Acier au carbone, acier inoxydable ou acier allié

• Matériau des ailettes :Acier au carbone, acier inoxydable ou aluminium

• Diamètre extérieur :19 mm – 63,5 mm

• Hauteur des ailettes :6 mm – 25 mm

• Épaisseur des ailettes :0,8 mm – 3,0 mm

• Pas des ailettes :2,5 mm – 10 mm

• Longueur du tube :Jusqu'à 12 mètres (personnalisable)

• Méthode de soudure :Soudure par résistance à haute fréquence ou soudure continue

Principales caractéristiques

• Haute résistance mécanique et efficacité de transfert thermique supérieure

• Excellente liaison entre l'ailette et le tube de base assurant une faible résistance de contact

• Résistant à la corrosion, à l'oxydation et aux contraintes thermiques à haute température

• Pas, hauteur et matériaux des ailettes personnalisables pour s'adapter aux applications spécifiques des échangeurs de chaleur

• Longue durée de vie et réduction des coûts de maintenance

Nos avantages

Du point de vue d'un fabricant professionnel, nous répondons aux principales préoccupations techniques des clients industriels :

• Contrôle de la rectitude et de la tolérance :Les tubes sont fabriqués sous un contrôle strict de la rectitude (≤1 mm/m) et une tolérance de diamètre de ±0,3 mm, assurant un ajustement parfait et un assemblage facile dans les systèmes d'échangeurs de chaleur.

• Qualité de soudure uniforme :La soudure automatique continue garantit une fixation constante des ailettes et des performances de transfert thermique uniformes sur toute la longueur du tube.

• Traçabilité des matériaux et assurance qualité :Chaque lot de matériau est traçable et conforme aux normes ASTM, EN ou GB. Toutes les soudures sont inspectées à 100 % visuellement et dimensionnellement.

• Optimisation des performances thermiques :Le contrôle précis de la géométrie des ailettes assure un rapport de surface optimal, maximisant l'efficacité de l'échange thermique et réduisant la résistance thermique.

• Personnalisation et service OEM :Conceptions sur mesure et combinaisons d'alliages pour répondre aux exigences de pression, de température et de résistance à la corrosion des clients.

Composition chimique

Propriétés mécaniques

Normes

• ASTM :A179, A192, A213, A210

• EN :EN 10216-2, EN 10217-7

• GB :GB/T 20420, GB/T 5310

• JIS :JIS G3461, JIS G3462

• GOST :GOST 550-75

Domaines d'application

Les tubes à ailettes hélicoïdales sont largement utilisés dans les industries nécessitant un échange thermique à haute efficacité dans des conditions thermiques exigeantes.

Principales industries :

• Production d'électricité

• Pétrochimie

• Raffinage du pétrole et du gaz

• Systèmes CVC

• Ingénierie marine et offshore

Applications spécifiques :

• Économiseurs dans les chaudières

• Préchauffeurs d'air et unités de récupération de chaleur fatale

• Condenseurs et évaporateurs dans les échangeurs de chaleur

• Refroidisseurs et réchauffeurs de gaz dans les raffineries

• Échangeurs de chaleur refroidis par air pour les industries de transformation
