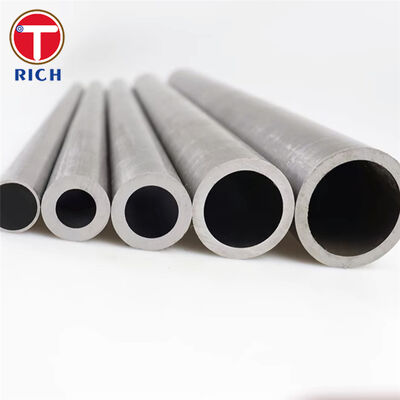

Tuyau en acier sans soudure déformé à chaud GOST 8731-74 pour service industriel

Matière

GOST 8731-74 couvre les tuyaux en acier sans soudure déformés à chaud (finition à chaud) pour un usage industriel général, fabriqués à partir de aciers au carbone et alliés. Les dimensions et tolérances des tuyaux sont appliquées selon les normes de taille/tolérance référencées (notamment GOST 8732 et GOST 9567), et les tuyaux peuvent être commandés par groupe de qualité (A/B/V/G/D) en fonction de la priorité accordée aux propriétés mécaniques, à la chimie ou à la pression d'épreuve.

Spécifications

• Processus de fabrication : sans soudure, déformé à chaud / finition à chaud.

• Base dimensionnelle : OD et WT selon GOST 8732 (assortiment) et options de précision/tolérance selon GOST 9567.

• Options de longueur (GOST 8732) :

  • Longueur aléatoire : 4 à 12,5 m

  • Longueur fixe : dans les limites de longueur aléatoire

  • Multiple (de fixe) : dans les limites de longueur aléatoire (avec marge de coupe)

• Cadre de tolérance typique (GOST 8732) : la tolérance OD dépend de la bande de diamètre ; la tolérance de paroi dépend de la bande d'épaisseur et de la classe de précision.

• Préparation des extrémités (lorsqu'elle est spécifiée) : pour les tuyaux à paroi plus épaisse, les chanfreins sont spécifiés à 35–40° avec une petite portée laissée sur la face d'extrémité.

• Documentation / traçabilité : livrés par lots avec un document de qualité selon les exigences GOST ; la chimie peut être liée à la documentation de la billette/du bain.

Caractéristiques principales

• Groupes de qualité pour répondre aux besoins du projet (GOST 8731) :

  • Groupe A : propriétés mécaniques garanties (Tableau 1)

  • Groupe B : composition chimique garantie

  • Groupe V : propriétés mécaniques (Tableau 2) et composition chimique garanties

  • Groupe G : chimie garantie avec essais mécaniques sur échantillons traités thermiquement selon les normes d'acier

  • Groupe D : pas de chimie/mécanique garantie, mais la pression d'épreuve est spécifiée

• Options d'intégrité de pression : les tuyaux destinés au service sous pression doivent satisfaire à la pression d'épreuve hydrostatique calculée (selon la méthodologie GOST 3845) ; un contrôle non destructif sur chaque tuyau peut être utilisé à la place de l'hydrotest lorsqu'il est convenu.

• Exigence de qualité de surface : les fissures, les criques, les plis et autres défauts graves ne sont pas autorisés ; les marques mineures peuvent être acceptables si elles ne font pas descendre la paroi en dessous de la tolérance négative.

Nos avantages (3 principales préoccupations des acheteurs – répondues)

1. « Pouvez-vous fournir une traçabilité complète et un certificat reconnu par les acheteurs ? »
   Oui. Nous fournissons une traçabilité par lot avec liaison chaleur/billette et pouvons fournir une documentation d'inspection alignée sur les pratiques d'achat internationales courantes (par exemple, EN 10204 Type 3.1 / 3.2 lorsqu'elle est demandée par le PO/ITP).

2. « Hydrotest ou CND – que livrerez-vous ? »
   Pour les applications sous pression, nous prenons en charge les tests hydrostatiques selon l'approche GOST ; lorsque les projets préfèrent un contrôle non destructif à 100 % au lieu d'un hydrotest, nous pouvons organiser un UT automatisé sur toute la longueur basé sur des pratiques d'essai de tubes largement utilisées (par exemple, les cadres de test ultrasoniques ISO 10893) pour vérifier l'intégrité.

3. « Le tuyau respectera-t-il les tolérances dimensionnelles et les exigences d'extrémité pour la fabrication ? »
   Nous fabriquons selon les règles OD/WT et de longueur selon GOST 8732, et pouvons sélectionner les classes de précision/tolérance selon les besoins. Lorsque la préparation de soudure est nécessaire, nous pouvons fournir des extrémités chanfreinées aux angles spécifiés par l'exigence GOST, ce qui permet un assemblage plus rapide et une qualité de soudure plus constante.

Composition chimique

Remarque : Les nuances 10/20/35/45 sont listées dans GOST 1050-88 ; la chimie de la nuance 40Х (40Kh) est selon GOST 4543-71. Les limites pour P/S et Ni/Cu résiduels sont indiquées comme spécifiées pour la famille de nuances.

Propriétés mécaniques

Norme d'exécution

• GOST : GOST 8731-74 (exigences techniques) ; GOST 8732-78 (gamme de tailles) ; GOST 9567-75 (tolérances de haute précision)

• Équivalents ASTM (typiques par utilisation) : ASTM A106 (service haute température), ASTM A53 (service général), ASTM A519 (tubes mécaniques)

• EN : EN 10216-1 / EN 10216-2 (tubes sans soudure pour appareils à pression, non alliés/alliés)

• JIS : JIS G3454 (service sous pression), JIS G3455 (haute pression), JIS G3441 (structure mécanique)

• GB : GB/T 8163 (transport de fluides), GB/T 8162 (structurel), GB/T 5310 (chaudière haute pression), GB/T 3087 (chaudière basse/moyenne pression)

Domaines d'application

• Tuyauterie industrielle et lignes sous pression : pipelines de procédé, conduites de vapeur/eau, collecteurs d'air comprimé (options d'hydrotest ou de CND pour le service sous pression).

• Ingénierie mécanique et pièces usinées : douilles, arbres, cylindres et composants tournés (les règles de qualité de surface aident à garantir un stock d'usinage sans défaut).

• Énergie, pétrochimie, fabrication générale : tubes structurels et d'équipement où un produit sans soudure avec des propriétés et des tolérances prévisibles est requis.
