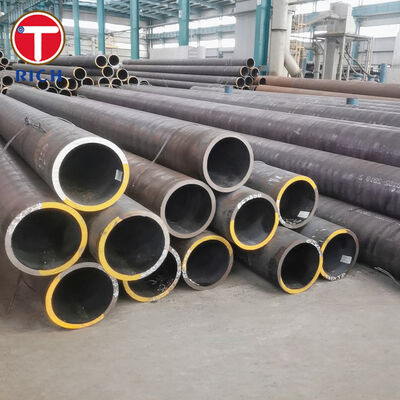

GB/T 9808 ZT380 (DZ40) / ZT490 (DZ50) / ZT520 (STM-R780)

Les tubes en acier sans soudure pour forage GB/T 9808 sont conçus pour le forage géologique du noyau, le forage de puits d'eau, le forage hydrogéologique et le forage d'ingénierie.Le produit doit être soumis à un contrôle de conformité., mise en œuvre leLe 1er juillet 2024, et couvre les tubes sans couture utilisés pour le stock de boîtiers, le stock de tubes de base, le stock d'accouplement, le stock ordinaire de barres de forage, le stock de colliers de forage et les composants de forage connexes.Pour la combinaison de notes dans votre titre, l'offre pratique couvre l'héritageDZclasses de force et les plus récentesZTsystème de désignation, y compris le système aligné sur le SIGSTM-R780 ou ZT520niveau de force.

Les spécifications

Principales caractéristiques

1. Échelle de résistance clairement définie pour le service de forage: les références de marché largement utilisées montrent des niveaux minimaux de rendement / traction / allongement deZT380: 380/640 MPa/14%,ZT490: 490/690 MPa/12%,ZT520: 520/780 MPa/15%,ZT540: 540/740 MPa/12%, etZT590: 590/770 MPa/12%Cela permet aux acheteurs de passer facilement du forage géologique conventionnel au service de forage en profondeur à plus grande charge.
2. Construction sans couture à paroi épaisse pour une charge axiale, torsionnelle et usure combinée: les tubes de forage fonctionnent sous tension, compression, flexion, torsion, choc et contact abrasif entre la boue et la roche, ce qui explique une durcissement plus élevée Mn-B, Mn-Mo-B,Les composés chimiques des substrats Mn-V-B sont généralement sélectionnés pour les classes supérieures de résistance.
3. Base de conformité mise à jour au titre de la norme nationale chinoise en vigueur: GB/T 9808-2023 a remplacé GB/T 9808-2008 et reste la norme nationale active qui est importante pour les dossiers d'approvisionnement, les plans d'inspection et le libellé des certificats d'essai d'usine après le 1er juillet 2024.
4. Flexibilité d'achat transfrontalière: ZT520 correspond bien à laSTM-R780niveau de résistance sousLes données relatives à l'utilisation du système d'information, avec520 MPa de résistance à la contrainte, 780 MPa de résistance à la traction et 15% d'allongement, ce qui est utile lorsque les acheteurs comparent les spécifications chinoises et japonaises des tubes de forage.

Nos avantages

1. Comment éviter des références standard obsolètes dans les citations et les CTM?
   Nous alignons les citations surLe nombre d'unités d'équipement, l'édition active actuelle, plutôt que de se fonder uniquement sur l'ancien libellé GB/T 9808-2008 encore courant dans les annonces de marché.Cela réduit les écarts de documentation lors de l'approbation du projet et de l'inspection par un tiers.
2. Comment clarifier la chimie derrière les classes de force DZ / ZT?
   Les acheteurs professionnels demandent souvent si une classe de résistance correspond à une seule composition chimique.DZ40, DZ50, DZ55 et DZ60sont généralement associés à des aciers de substrat représentatifs tels que45MnB / 50Mn,40Mn2 / 40Mn2Si,40Mn2Mo / 40MnVB, et45MnMoBNous confirmons par conséquent à la foisclasse de résistanceet leChimique réelle de la sidérurgieIl s'agit d'un outil qui est beaucoup plus utile pour l'usinage, l'examen du traitement thermique et l'analyse des défaillances.
3. Comment contrôler la fiabilité du forage dans l'approvisionnement en tubes à paroi épaisse?
   La norme GB/T 9808 couvre les exigences techniques, les méthodes d'essai, les règles d'inspection et les références relatives à la NDT telles que:essais de courant de tourbillonetTests par ultrasonsPour les achats, cela signifie que les acheteurs peuvent exiger une vérification dimensionnelle, une traçabilité du traitement thermique, une vérification de la qualité de l'eau et une vérification de la qualité des produits.et l'examen non destructeur adapté pour le stock de forage à paroi épaisse plutôt que d'acheter uniquement par résistance nominale.

Normes d'exécution

Domaine d'application

Barres de forage de noyau de câble pour l'exploration minière- surtout lorsque la chaîne de forage nécessite une résistance à l'effondrement plus élevée, une stabilité torsionnelle et une récupération fiable du noyau dans l'exploration géologique à profondeur moyenne ou profonde.Il est particulièrement approprié pour lesLe système d'aiguillage doit être équipé d'un dispositif d'aiguillage.etZT590 / DZ60cours de force.

Composition chimique

Nom de l'organisme:l'héritageDZ / ZTLes classes de résistance sont souvent fournies par des aciers de substrat représentatifs plutôt que par une chimie universelle unique.Le tableau ci-dessous répertorie donc les grades d'acier couramment associés et techniquement pertinents utilisés pour réaliser les niveaux de résistance de votre titrePour.STM-R780, les données accessibles du SIG dans la source publique donnent explicitementPetSL'analyse thermique complète est généralement confirmée sur le certificat de l'usine ou par la voie JIS de l'usine de fabrication.

* Limite résiduelle dans la source de données de l'acier allié GB référencée.

Propriétés mécaniques

Nom de l'organisme:le tableau ci-dessous combine les classes minimales de résistance des tubes de forage reconnues sur le marché dans votre titre avec les données représentatives accessibles au public sur les aciers de substrat, lorsque cela est utile pour l'examen technique.Les valeurs ZT/DZ sont les plus pertinentes pour l'achat de tubes de forage finisLes valeurs de l'acier de substrat aident les acheteurs à évaluer le potentiel de traitement thermique et la machinabilité.
