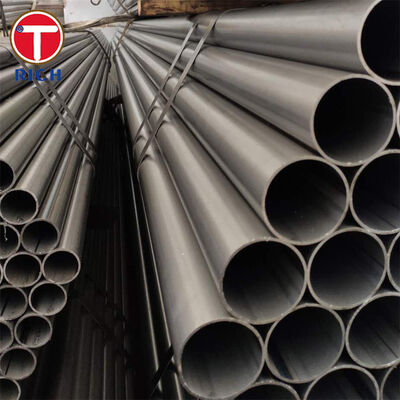

Tuyau soudé par résistance électrique longitudinal GB/T 13793 en 10#, 15#, 20#, Q235B et Q345B

Le tuyau soudé par résistance électrique longitudinal (ERW) GB/T 13793 est un tuyau en acier au carbone soudé à joint droit pour la construction et le transport général de fluides. La norme couvre les tuyaux en acier soudés longitudinalement par résistance électrique jusqu'à 711 mm de diamètre extérieur, et est couramment sélectionnée lorsque les acheteurs ont besoin d'un contrôle dimensionnel stable, d'une production efficace et d'une large gamme de matériaux, des aciers de qualité à faible teneur en carbone tels que 10#/15#/20# aux nuances de construction telles que Q235B et Q345B. GB/T 13793-2016 est la norme de produit GB actuelle pour cette catégorie de tuyaux.

Spécifications

Caractéristiques principales

1. Construction ERW à joint droit pour une rondeur et une cohérence dimensionnelle efficaces.Le HF-ERW est largement reconnu pour sa faible apport de chaleur, sa productivité élevée et sa bonne précision dimensionnelle par rapport à de nombreuses autres voies de soudage de tuyaux.
2. Large fenêtre de résistance, de la nuance structurelle douce à la nuance structurelle à charge plus élevée.
   • Q235B : la limite d'élasticité commence à 235 MPa pour une épaisseur ≤16 mm, avec une résistance à la traction 370-500 MPa.
   • Q345B : la limite d'élasticité commence à 345 MPa pour une épaisseur ≤16 mm, avec une résistance à la traction 470-630 MPa.
3. Bon comportement de fabrication dans les nuances à faible teneur en carbone.
   • 10# : C 0,07-0,13%, bonne formabilité et soudabilité.
   • 15# : C 0,12-0,18%, bonne soudabilité avec une résistance légèrement supérieure à celle du 10#.
   • 20# : C 0,17-0,23%, résistance et ténacité équilibrées, couramment utilisées pour les pièces mécaniques et les services de tubes de moyenne charge.
4. Utilisable pour les applications structurelles et les applications de fluides généraux à basse pression. GB/T 13793 couvre explicitement les utilisations structurelles et peut également être utilisé pour les tuyaux soudés de transport général de fluides.

Nos avantages

1) Comment contrôlons-nous la fiabilité du cordon de soudure ERW ?

Pour les acheteurs professionnels, le cordon de soudure est toujours la première préoccupation. Les défauts du cordon de soudure ERW tels que le manque de fusion ou les fissures en crochet peuvent réduire la fiabilité sous pression ou structurelle, c'est pourquoi le contrôle qualité pratique doit se concentrer sur l'intégrité du cordon. Notre avantage est que nous traitons la qualité du cordon comme un élément de contrôle distinct : surveillance en ligne de la soudure, inspection dimensionnelle autour de la zone du cordon, et vérification NDT / hydrostatique optionnelle selon les exigences du projet. Les sources de l'industrie identifient constamment l'évaluation de l'intégrité du cordon, les essais hydrostatiques et l'inspection de détection de fissures comme les contrôles clés pour la qualité des tuyaux ERW.

2) Comment réduisons-nous les problèmes d'installation causés par les variations dimensionnelles ?

Les acheteurs se soucient de l'ajustement, en particulier pour les structures fabriquées, les manchons et les assemblages de tuyauterie généraux. La tolérance dimensionnelle affecte directement la précision de l'installation, l'efficacité du soudage et l'usinage en aval. Notre avantage est un contrôle de formage stable sur le diamètre extérieur, la paroi, l'ovalisation et la rectitude, avec des enregistrements d'inspection basés sur les commandes et des certificats d'usine liés à chaque lot. Les directives de l'industrie sur la sélection des tolérances ERW soulignent que la précision dimensionnelle est l'une des principales raisons pour lesquelles les ingénieurs choisissent les produits ERW.

3) Comment évitons-nous le risque de substitution de nuance entre 10#/15#/20#/Q235B/Q345B ?

Un autre problème d'approvisionnement courant est la réception d'un tuyau qui répond aux exigences de taille mais pas à la classe de chimie ou de résistance prévue. Notre avantage est la traçabilité nuance par nuance, de la bande ou de la bobine brute au tuyau fini, avec la norme de matériau correspondant à la famille d'acier : GB/T 699 pour 10#/15#/20#, GB/T 700 pour Q235B, et l'ancienne pratique du marché / GB/T 1591 pour Q345B. Ceci est particulièrement important car le Q345B est largement connu sur le marché, tandis que le nouveau système GB/T 1591 utilise le Q355B comme voie de remplacement actuelle dans de nombreuses applications structurelles.

Normes d'exécution

Domaine d'application

Produit principal : tuyaux en acier soudés pour les colonnes de structures en acier de bâtiment et les éléments de contreventement. Ceci est une application pratique pour les tuyaux ERW longitudinaux Q235B et Q345B où la rectitude contrôlée, la qualité fiable du cordon de soudure et la cohérence dimensionnelle stable sont plus importantes que l'alliage premium. GB/T 13793 lui-même est expressément destiné aux applications mécaniques et structurelles de construction.
Composition chimique

Note de référence :

les valeurs mécaniques ci-dessous sont des valeurs de référence de nuance provenant des normes de matériaux associées, et non une garantie globale à valeur unique pour chaque taille de tuyau ; l'acceptation réelle du tuyau doit suivre le bon de commande, la plage de tailles et les dispositions d'essai de GB/T 13793.Nuance

Propriétés mécaniques

Note de référence :

les valeurs mécaniques ci-dessous sont des valeurs de référence de nuance provenant des normes de matériaux associées, et non une garantie globale à valeur unique pour chaque taille de tuyau ; l'acceptation réelle du tuyau doit suivre le bon de commande, la plage de tailles et les dispositions d'essai de GB/T 13793.Nuance
