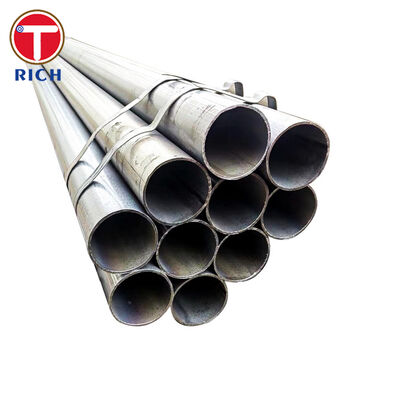

Tuyaux en acier soudés par résistance électrique ASTM A135 pour le transport de fluides

Les tuyaux en acier soudés par résistance électrique ASTM A135 sont fabriqués à partir d'acier au carbone laminé plat par soudage par résistance électrique à haute fréquence ou par induction électrique sans ajouter de métal d'apport. Il est destiné au transport d'eau, de gaz, de vapeur, d'air comprimé et d'autres liquides compatibles dans les systèmes de tuyauterie industriels et commerciaux.

La spécification ASTM A135/A135M contient deux qualités de matériaux : la qualité A et la qualité B. La qualité A offre une plus grande aptitude aux opérations de pliage, d'enroulement et de bridage, tandis que la qualité B offre une limite d'élasticité minimale et une résistance à la traction plus élevées. Les cordons de soudure de catégorie B doivent être traités thermiquement ou traités de manière à ce qu'il ne reste aucune martensite non trempée dans la zone de soudure.

ASTM A135 couvre généralement les tuyaux de NPS 2 à NPS 30 avec des épaisseurs de paroi moyennes nominales allant jusqu'à 12,70 mm. Il couvre également certains tuyaux à paroi légère de NPS 3/4 à NPS 5. Des dimensions non standard peuvent être fournies lorsque toutes les autres exigences des spécifications sont satisfaites.

Caractéristiques

La disponibilité réelle de la taille doit être confirmée par rapport au programme de tuyaux sélectionné, à l'itinéraire de fabrication, à la finition finale et à la quantité du projet.

Principales caractéristiques

Intégrité contrôlée des soudures ERW

Le joint longitudinal est formé par chauffage et pression par résistance électrique ou par induction électrique sans ajout de métal d’apport. Cela produit une zone de soudure étroite et continue et permet une production constante de gros volumes.

Pour ASTM A135 Grade B, la région de soudure doit être traitée thermiquement ou autrement traitée afin qu'il ne reste aucune martensite non trempée. Cette exigence réduit le risque d’une structure de soudure localement dure et cassante.

Niveaux de force définis

ASTM A135 Grade A a une limite d'élasticité minimale de 205 MPa et une résistance à la traction minimale de 330 MPa. Le grade B augmente ces valeurs minimales à 240 MPa et 415 MPa respectivement.

Aptitude à la fabrication

Le grade A est le grade ASTM A135 spécifiquement identifié comme adapté au bridage et au pliage. La sélection de la nuance doit donc tenir compte non seulement de la pression de fonctionnement, mais également du processus de fabrication requis. Le grade B ne doit pas automatiquement être remplacé lorsqu'un pliage important ou un formage de brides est requis.

Vérification des fuites de pression

Chaque longueur de production peut être soumise à l'essai hydrostatique requis par la norme. Pour certaines tailles de l'annexe 10, un essai électrique non destructif peut être accepté comme alternative lorsque cela est autorisé par la spécification et accepté par l'acheteur.

Lorsque les tests hydrostatiques sont remplacés par une méthode NDE approuvée, la procédure d'inspection et le marquage du produit doivent être clairement indiqués dans la documentation d'achat.

Compatibilité dimensionnelle

Les diamètres extérieurs et les épaisseurs de paroi prévues sont normalement sélectionnés en fonction des dimensions des tuyaux ASME B36.10M. Cela permet la compatibilité avec les raccords, raccords, rainures, supports et vannes standard conçus pour les systèmes de tuyauterie NPS.

Nos avantages techniques

1. État vérifié des soudures pour le grade B

Une préoccupation fréquente en matière d'approvisionnement est de savoir si les tuyaux de qualité B ont simplement été fournis dans l'état tel que soudé, sans contrôle adéquat de la zone affectée par la chaleur.

Notre itinéraire de production enregistre les paramètres de traitement des cordons de soudure par lot de production. Le matériau de qualité B est traité pour empêcher la martensite non trempée de rester dans la région de soudure. Sur demande, les enregistrements justificatifs peuvent inclure les paramètres de traitement de soudure, la vérification métallographique, la cartographie de dureté et les résultats NDE.

2. Statut du test de pression traçable

Les acheteurs reçoivent souvent des devis indiquant « testé » sans préciser si le tuyau a été testé hydrostatiquement ou examiné à l'aide d'une méthode électrique alternative.

Chaque devis et certificat d’usine peut identifier :

• La méthode de contrôle utilisée

• La pression d'essai ou la procédure NDE applicable

• La date du test et le lot de production

• Si les essais hydrostatiques ont été remplacés par une alternative approuvée

• Tout marquage « NH » requis ou un statut de test équivalent

Cela évite toute ambiguïté lors de l’examen des documents, de l’inspection du site et de l’acceptation finale.

3. Examen de la qualité et de la fabrication avant la production

Le grade B offre une résistance plus élevée, mais ce n’est pas automatiquement le bon choix pour chaque assemblage de tuyauterie fabriqué. ASTM A135 identifie spécifiquement le grade A comme étant adapté au bridage et au pliage.

Avant production, la commande peut être revue par rapport :

• Fluide de fonctionnement requis

• Pression et température de conception

• Exigences en matière de filetage, de rainurage, de pliage ou de bridage

• Revêtement de surface requis

• Raccords et système d'assemblage applicables

• Voie d’acceptation hydrostatique ou NDE

Cet examen réduit le risque d’acheter une nuance à plus haute résistance qui ne convient pas à l’opération de formage prévue.

Normes d'exécution

Les normes équivalentes ne doivent pas être considérées comme automatiquement interchangeables. La qualité du matériau, la composition chimique, la résistance, les dimensions, les tests, le revêtement et la certification doivent être examinés avant la substitution.

Application spécifique : Tuyauterie de dérivation pour extincteurs automatiques d'incendie

Une application spécifique est un tuyau noir ERW Schedule 10 ASTM A135 Grade B utilisé comme branchement dans un système de gicleurs sous eau.

Dans cette application, le tuyau distribue l’eau sous pression de la conduite transversale aux têtes de gicleurs individuelles. La catégorie B offre une limite d'élasticité minimale de 240 MPa et une résistance à la traction minimale de 415 MPa, tandis que le mur plus léger de type Schedule 10 peut réduire le poids des tuyaux installés par rapport aux configurations plus lourdes de type Schedule 40.

La conception finale du système doit toujours être conforme au code de prévention des incendies en vigueur, aux calculs hydrauliques, aux exigences d'homologation, au système de couplage, à la tolérance de corrosion et à l'approbation des autorités locales. La conformité des matériaux ASTM à elle seule n’établit pas l’approbation du système.

Composition chimique

ASTM A135 lui-même ne contient que les grades A et B. Les lignes supplémentaires ci-dessous sont des grades de référence d'approvisionnement fréquemment comparés dans les projets internationaux de conduites de fluide. Ils ne doivent pas être certifiés ou marqués ASTM A135 à moins qu'ils ne répondent indépendamment à toutes les exigences ASTM A135.

Les valeurs maximales sont indiquées, sauf indication contraire.

ASTM A53 Type E Grades A et B peuvent en outre restreindre le cuivre, le nickel, le chrome, le molybdène et le vanadium lorsque ces éléments sont intentionnellement ajoutés ou présents comme éléments résiduels.

Propriétés mécaniques

Les valeurs suivantes sont des exigences minimales à température ambiante, sauf si une plage est indiquée.

L'allongement ASTM A135 pour les éprouvettes de bandes à paroi plus mince est calculé à partir de l'épaisseur de paroi spécifiée plutôt que d'être représenté par un pourcentage universel. L'allongement indiqué doit donc identifier l'orientation de l'éprouvette, le type d'éprouvette, la longueur de référence et l'épaisseur réelle de la paroi.

Inspection et tests

Un plan d'inspection ASTM A135 complet peut inclure :
