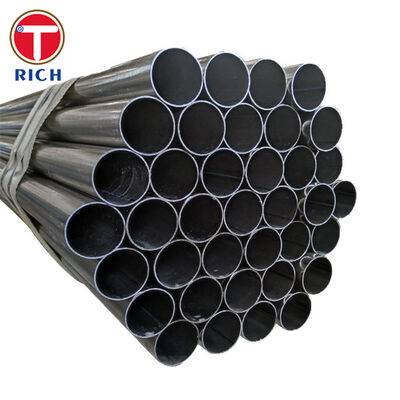

Tuyaux en acier soudés à résistance électrique à extrémité plate pour les circuits de câbles haute pression

Le tuyau d'acier soudé à résistance électrique ASTM A523 est spécialement fabriqué comme conduit étanche à la pression pour les systèmes de câbles électriques de type tuyau à haute pression.Il est fourni en construction de type E., couvrant les NPS 4 à 12, avec une épaisseur nominale de paroi de 5,56 mm à 14,27 mm selon la taille commandée.

Contrairement aux tuyaux à pression à usage général, les tuyaux ASTM A523 sont destinés à former un boîtier en acier continu autour des câbles électriques haute tension et du fluide ou gaz isolant maintenu sous pression.Le tuyau doit donc avoir des dimensions contrôlées, intégrité fiable de la couture de l'ERW, surfaces internes lisses, soudabilité et résistance aux fuites pendant un service souterrain à long terme.

La catégorie A est généralement choisie lorsque l'on a besoin d'un pliage, d'un éclairage ou d'un sonnage intensif.

Spécifications du produit

Taille standard

L'épaisseur nominale de la paroi est sélectionnée en fonction de la taille du tuyau et de la conception du projet, dans la plage standard ASTM A523 de 5,56 × 14,27 mm.D'autres combinaisons de dimensions peuvent être fournies lorsqu'elles sont conformes à toutes les autres exigences de l'ASTM A523/A523M..

Principales caractéristiques

Construction d'un réacteur à pression étroite

La couture longitudinale est produite par soudage à résistance électrique sans ajout intentionnel de métal de remplissage.suivie d'une pression mécanique pour former une soudure forgée continue.

Chaque tuyau est soumis à un essai hydrostatique pour vérifier le confinement de la pression.fusion de soudure incomplète et autres interruptions liées à la pression avant expédition.

Géométrie interne contrôlée

Les circuits de câbles haute pression nécessitent un passage interne relativement lisse car les câbles électriques peuvent être tirés à travers de longues sections de tuyaux après assemblage sur le terrain.bords tranchants, des restrictions de taille lourdes ou locales peuvent endommager la gaine du câble ou augmenter la résistance de l'installation.

Le renforcement de soudure interne est donc contrôlé et taillé selon la procédure de fabrication et les spécifications d'achat.

Formabilité par degré

Le grade A a une résistance à la traction minimale de 330 MPa et une résistance au rendement minimale de 205 MPa.Son niveau de résistance inférieur offre une plus grande souplesse de formage et en fait la qualité préférée pour les projets nécessitant une forte flexion, éclaboussures ou sonneries.

Le grade B a une résistance à la traction minimale de 415 MPa et une résistance au rendement minimale de 240 MPa.Il est sélectionné lorsque la résistance mécanique est plus élevée tout en maintenant la soudabilité et la capacité normale de formation à froid.

Composition soudable de l'acier au carbone

Les limites de carbone et de manganèse sont contrôlées pour assurer un équilibre pratique entre résistance, soudabilité et performances de formage.Les extrémités plates peuvent être préparées pour le soudage à l'aide d'une procédure de soudage approuvée adaptée à la qualité et à l'épaisseur de paroi commandées..

Stabilité dimensionnelle

Le diamètre extérieur spécifié, l'épaisseur de la paroi, l'équilibre des extrémités et la droiture sont contrôlés pour soutenir l'alignement du champ.La géométrie précise réduit le déséquilibre entre les sections de tuyaux adjacentes et facilite des soudures de champ circonférentiel cohérentes.

Nos avantages

1. Comment est vérifiée l'intégrité de la couture ERW?

Pour les câbles à haute pression, l'inspection visuelle seule est insuffisante car de petites discontinuités de couture peuvent devenir des voies de fuite après installation.

Notre plan d'inspection peut combiner:

• Test hydrostatique de chaque tuyau

• Inspection par ultrasons ou électromagnétique de la zone de soude

• Épreuves d'aplatissement pour la solidité et la ductilité de la soudure

• Épreuves de traction par lot de production

• Examen visuel et dimensionnel de la couture longitudinale

Les dossiers d'inspection et la traçabilité des matériaux peuvent être inclus dans la documentation de fabrication.

2Comment éviter les dommages au câble pendant le tirage?

Les entrepreneurs professionnels du système de câbles sont préoccupés par le flash de soudure interne, les extrémités tranchantes des tuyaux, l'échelle et les matières étrangères, car ces conditions peuvent endommager les coques de câbles pendant l'installation.

Pour réduire ce risque, le tuyau peut être fourni avec:

• Flash interne de l'ERW contrôlé et coupé

• D'une épaisseur n'excédant pas 10 mm

• Surfaces intérieures propres

• Élimination des écailles et des matières étrangères

• Inspection facultative de la propreté interne

• Couvercles de protection pour les extrémités destinés au transport et au stockage

Les exigences en matière d'acceptation de surface interne peuvent être définies dans l'ordre d'achat avant la production.

3Comment contrôler les problèmes de soudage et d'alignement sur le terrain?

Une mauvaise carréité de l'extrémité, une ovalité excessive ou un diamètre extérieur incohérent peuvent entraîner une variation de l'écart racine et un désalignement de la soudure périphérique dans le champ.

Notre contrôle dimensionnel comprend:

• Inspection du diamètre extérieur à plusieurs emplacements du tuyau

• Vérification de l'épaisseur de paroi

• Inspection de la carréité de la fin

• Inspection de la droiture

• Vérification de la rondeur finale et de l'ovalité

• Matching et identification des lots de projets spéciaux

Le bévellement peut également être fourni selon une spécification de soudage sur le terrain approuvée, bien que le produit standard soit équipé d'extrémités simples.

Normes d'exécution

L'ASTM A523 ne doit pas être remplacée par une norme générale de tuyaux sous pression sans l'approbation du concepteur du système de câbles.Les dispositions relatives à la formation et aux exigences d'essai sont spécifiquement liées aux circuits de câbles électriques de type tuyau à haute pression..

Application spécifique

Cable sous-terrain rempli d'huile à haute pression

Le tuyau est utilisé comme boîtier en acier soudé pour un circuit de câble de transmission sous-terrain à haute pression rempli d'huile.

Les longueurs individuelles des tuyaux sont alignées et soudées en circonférence dans le champ pour créer un conduit étanche à la pression continu.et le circuit terminé est rempli de fluide diélectrique sous pression.

Le tuyau en acier remplit plusieurs fonctions:

• Contenant le fluide diélectrique sous pression

• Protège les câbles électriques contre les charges du sol et les chocs mécaniques

• Fournit une route contrôlée continue pour l'installation de câbles

• Résiste aux charges externes pendant le service souterrain

• Prend en charge les joints soudés étanches aux fuites entre les sections de tuyaux

• Protège le système de câbles de l'humidité et de l'exposition à l'environnement

Le tuyau n'est pas destiné à fonctionner comme le conducteur électrique lui-même et ne doit pas être spécifié comme une ligne de transmission générale d'huile, de gaz ou de fluides de procédé sans une évaluation technique distincte.

Composition chimique

Propriétés mécaniques
