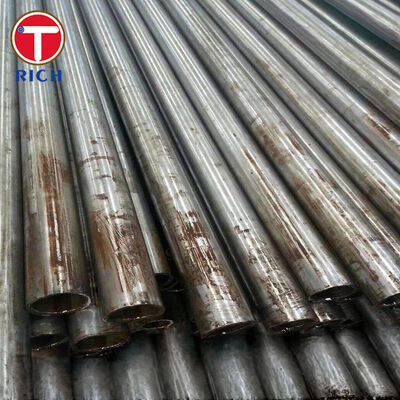

Pipe en acier au carbone sans soudure ASTM A524 destinée au service atmosphérique et à basse température

Le tuyau d'acier au carbone ASTM A524 sans soudure est principalement conçu pour les systèmes de tuyauterie sous pression fonctionnant à des températures atmosphériques et modérément inférieures.en acier au carbone à grains fins et est fourni en grade I ou en grade II selon l'épaisseur de la paroi.

Le tuyau peut être fabriqué par finition à chaud ou par dessin à froid et doit être traité thermiquement après formage.et opérations de fabrication similairesL'approvisionnement typique comprend l'inspection dimensionnelle, les essais de traction, les essais d'aplatissement ou de flexion, ainsi que l'examen hydrostatique ou non destructif approuvé.

L'ASTM A524/A524M couvre les tuyaux de NPS 1/8 à NPS 26, correspondant à DN 6 à DN 650. Les dimensions sont généralement fournies selon l'ASME B36.10M, sauf indication contraire de l'acheteur.

Les spécifications

Principales caractéristiques

Construction en acier tué à partir de grains fins

Le tuyau ASTM A524 doit être fabriqué à partir d'acier entièrement tué en utilisant une méthode à grains fins.les performances de service sous pression.

Contenu contrôlé de carbone et de manganèse

La teneur maximale en carbone est limitée à 0,21%, tandis que le manganèse est contrôlé entre 0,90% et 1,35%.

Définition de la résistance en fonction de l'épaisseur de la paroi

La sélection de la qualité est déterminée par l'épaisseur de la paroi:

• La catégorie I s'applique aux parois d'épaisseur inférieure ou égale à 9,52 mm.

• La catégorie II s'applique aux parois d'épaisseur supérieure à 9,52 mm.

La résistance minimale au rendement de la catégorie I est de 240 MPa, celle de la catégorie II est de 205 MPa, avec un allongement minimum accru pour les tuyaux à paroi plus épaisse.

Traitement thermique obligatoire après formation

Les tuyaux à chaud et à froid sont chauffés à une température supérieure à 845°C. Ils sont ensuite refroidis à l'air libre ou dans la chambre de refroidissement d'un four à atmosphère contrôlée.

Ce traitement réduit les contraintes résiduelles de formation et produit des propriétés mécaniques plus cohérentes dans toute la section du tuyau.

Convient à la fabrication secondaire

Le tuyau ASTM A524 est destiné à rester approprié pour:

• Soudage

• Le pliage à froid

• Des éclats

• Enroulement fermé

• Machinerie

• Formage de la finition

• Ensemble du système sous pression

Les procédures de fabrication devraient toujours être qualifiées en fonction du code de l'équipement final et des conditions de fonctionnement.

Nos avantages

Contrôle du degré basé sur l'épaisseur de paroi

Un problème d'achat fréquent est la commande de grade I ou de grade II sans confirmer l'épaisseur nominale réelle de la paroi.

Notre processus d'examen des matériaux correspond à l'épaisseur de paroi commandée avec la classification correcte:

• Épaisseur de paroi inférieure ou égale à 9,52 mm: catégorie I

• Épaisseur de paroi supérieure à 9,52 mm: catégorie II

Cela empêche l'identification erronée du grade sur les devis, les dossiers de fabrication, les marques de tuyaux et les certificats d'inspection.

Traçabilité du traitement thermique et documentation des matériaux

Les acheteurs de tuyaux de service sous pression exigent généralement une preuve que le matériau a subi le traitement thermique spécifié après formation.

Les dossiers de production peuvent inclure:

• Numéro de chaleur

• Route de fabrication

• Condition de traitement thermique

• Analyse chimique

• Résultats des essais de traction

• Résultats des essais hydrostatiques ou non destructifs

• Dimensions finales

• Marquage du produit

• Certificat d'inspection EN 10204 3.1

Cette traçabilité permet d'effectuer des inspections entrantes et d'examiner la documentation des équipements sous pression.

Confirmation des dimensions et des exigences d'essai avant la production

Les dimensions du tuyau ne suffisent pas à elles seules pour définir une commande ASTM A524.et documentation d'inspection.

Avant la fabrication, la commande peut être examinée pour:

• NPS ou diamètre extérieur

• Épaisseur nominale de la paroi ou de l'échelle

• Catégorie I ou II

• Condition de finition à chaud ou de tirage à froid

• Longueur fixe ou aléatoire

• D'une épaisseur de 50 mm ou plus

• Épreuves hydrostatiques ou non destructives

• Protection des surfaces

• Exigences relatives au marquage

• Type de certificat de contrôle

Cela réduit les écarts techniques entre l'ordre d'achat, le plan de production et les documents d'inspection finale.

Normes d'exécution

Application du projet

Pièces de transfert de réservoirs de stockage de liquide à basse température

Le tuyau en acier au carbone ASTM A524 sans soudure peut être utilisé pour les tuyaux de transfert connectés à des réservoirs de stockage de liquide à basse température où la température de conception spécifiée, la pression de conception, la tolérance à la corrosion,et le code de tuyauterie applicable autorisant la construction en acier au carbone.

Dans cette application, le tuyau transporte le liquide de processus entre le récipient de stockage, l'unité de pompage, l'assemblage de vannes et l'équipement de processus en aval.La construction sans couture élimine la couture de soudure longitudinale, tandis que la structure en acier tué à grains fins permet de former et de souder pendant la fabrication du système.

La sélection finale du matériau doit être confirmée par rapport aux exigences minimales en matière de température métallique de conception et d'essai d'impact du code d'ingénierie applicable.L'ASTM A524 ne doit pas être considérée comme adaptée au service cryogénique sans un examen complet de la conception..

Composition chimique

Propriétés mécaniques

Fabrication et traitement thermique

L'acier doit être entièrement tué et fabriqué en utilisant la méthode du grain fin. Il peut être produit par four électrique, oxygène de base ou autre procédé autorisé par l'édition applicable de la norme.

Les tubes peuvent être finis à chaud ou tirés à froid, sous réserve de dispositions de fabrication liées à la taille.le tuyau doit être réchauffé au-dessus de 845°C et refroidi à l'air ou dans une chambre de refroidissement d'un four à atmosphère contrôlée.

La séquence de production typique comprend:

Aciérie et analyse chimique
Préparation des plats
Perçage
Laminage à chaud ou à froid
Traitement thermique
Réglage
Finition de finition
Inspection dimensionnelle
Tests mécaniques
Épreuves hydrostatiques ou non destructives
Protection des surfaces
Marquage et certification

Inspection et essais
