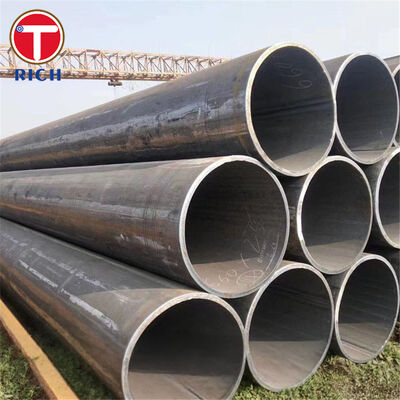

Tuyaux soudés en acier au carbone pour puits d'eau ASTM A589

Le tuyau soudé en acier au carbone pour puits d'eau ASTM A589 est conçu pour la construction de puits d'eau, y compris les tuyaux de battage, les tuyaux réalés et alésés, les tuyaux de puits battus et les tubages de puits d'eau. Bien que l'ASTM A589/A589M couvre les procédés de fabrication sans soudure et soudés, le produit décrit ici est fourni sous forme de tuyaux en acier au carbone soudés par résistance électrique.

Pour la production ERW, l'ASTM A589 autorise les matériaux de Grade A et Grade B. Le Grade B offre une résistance mécanique plus élevée, avec une résistance à la traction minimale de 415 MPa et une limite d'élasticité minimale de 240 MPa. La norme contrôle également l'épaisseur de paroi, le diamètre extérieur, la pression d'épreuve hydrostatique, les extrémités des tuyaux, les raccords et les exigences dimensionnelles selon le type de tuyau de puits d'eau applicable.

Les tuyaux peuvent être fournis avec des extrémités lisses ou filetées et raccords. Les états de surface noirs ou galvanisés peuvent être spécifiés selon le bon de commande et l'environnement du projet.

Spécifications

Caractéristiques principales

Construction soudée par résistance électrique

L'ASTM A589 autorise la fabrication par résistance électrique pour les quatre Types de tuyaux de puits d'eau dans les Grades A et B. La production ERW fournit une soudure longitudinale continue et convient à la production en volume contrôlé de tubages de puits d'eau et de produits tubulaires associés.

Pour les tuyaux ERW d'un diamètre extérieur de 8 pouces ou plus, l'éprouvette de traction transversale prélevée à travers la soudure doit atteindre au moins la résistance à la traction minimale requise pour le grade commandé.

Force de grade définie

Le Grade A de l'ASTM A589 a une résistance à la traction minimale de 330 MPa et une limite d'élasticité minimale de 205 MPa.

Le Grade B de l'ASTM A589 augmente ces valeurs minimales à 415 MPa de résistance à la traction et 240 MPa de limite d'élasticité.

Le Grade B est donc normalement sélectionné lorsque des forces axiales plus élevées et une résistance aux charges d'installation sont requises.

Épaisseur de paroi contrôlée

L'épaisseur de paroi finie minimale ne doit pas être inférieure de plus de 12,5 % à l'épaisseur de paroi nominale spécifiée.

Ceci est particulièrement important pour les tubages de puits d'eau car une sous-épaisseur localisée peut réduire la résistance aux charges de manipulation, aux charges d'installation et à la pression du sol externe.

Essai hydrostatique de chaque longueur ERW

Chaque longueur de tuyau est soumise à un essai hydrostatique à la pression spécifiée dans le tableau dimensionnel ASTM A589 applicable.

Pour les tuyaux soudés par résistance électrique, la pression d'essai hydrostatique spécifiée est maintenue pendant au moins 5 secondes.

Cet essai vérifie l'intégrité de la pression du corps du tuyau et de la soudure longitudinale avant expédition.

Contrôle dimensionnel spécifique aux puits d'eau

L'ASTM A589 n'est pas simplement une spécification de tuyaux soudés à usage général. Elle définit séparément :

Type I – Tuyau de battage

Type II – Tuyau de puits d'eau réalé et alésé

Type III – Tuyau de puits battu

Type IV – Tuyau de tubage de puits d'eau

Les dimensions, les épaisseurs de paroi, les configurations de raccords, les détails de filetage et les pressions hydrostatiques varient selon le Type et la taille sélectionnés.

Nos avantages

Contrôle du cordon de soudure pour l'installation de puits d'eau

Un acheteur professionnel de tuyaux pour puits d'eau se soucie non seulement de la résistance du métal de base, mais aussi de l'intégrité de la soudure longitudinale.

Notre production de tuyaux soudés ASTM A589 peut être contrôlée selon les exigences mécaniques du Grade A ou B commandé. Pour les tuyaux ERW de grand diamètre applicables, des essais de traction transversale de soudure peuvent être inclus dans le plan d'inspection pour vérifier que la soudure atteint la résistance à la traction minimale spécifiée pour le grade commandé.

Des essais hydrostatiques sont également effectués conformément aux exigences de taille et de pression ASTM A589 applicables.

Contrôle dimensionnel pour l'assemblage de tubage et de raccord

Les problèmes d'installation de puits d'eau surviennent couramment lorsque le diamètre extérieur, l'épaisseur de paroi, le jeu intérieur ou les dimensions des extrémités filetées sont incohérents.

Les dimensions de production sont donc contrôlées par rapport au tableau de Type ASTM A589 applicable plutôt que d'utiliser une tolérance générique de tuyau soudé.

Pour les tuyaux réalés et alésés de Type II, le jeu intérieur peut être vérifié à l'aide de l'exigence d'alésage spécifiée. Pour les fournitures filetées et raccordées, la configuration du filetage et du raccord peut être produite conformément aux exigences applicables des tuyaux de puits d'eau A589.

Traçabilité des bons de commande par Type, Grade et finition d'extrémité

Les commandes ASTM A589 nécessitent plus d'informations que le seul diamètre et l'épaisseur de paroi.

Une commande techniquement complète doit identifier :

Type ASTM A589

Méthode de fabrication ERW

Grade A ou Grade B

Diamètre extérieur ou NPS

Épaisseur de paroi

Longueur

Finition noire ou galvanisée

Extrémité lisse ou filetée et raccordée

Configuration de raccord requise

Exigences d'inspection spéciales

Ces paramètres peuvent être intégrés dans la documentation de production et les enregistrements d'inspection afin que les tuyaux livrés puissent être vérifiés directement par rapport à la spécification d'achat.

Normes d'exécution

Application

Tubage de puits d'eau souterraine

Une application typique est une chaîne de tubage en acier au carbone soudé de Type IV utilisée pour soutenir le forage d'un puits d'eau souterraine.

Le tubage maintient la stabilité du trou de forage, sépare les formations de sol ou de roche instables de l'intervalle producteur d'eau, fournit un passage contrôlé pour l'ensemble de la pompe et protège la structure du puits pendant l'installation et l'exploitation.

Pour cette application, un tubage ERW ASTM A589 Grade B peut être sélectionné lorsque des résistances à la traction et à la limite d'élasticité minimales plus élevées sont requises.

Composition chimique

Propriétés mécaniques
