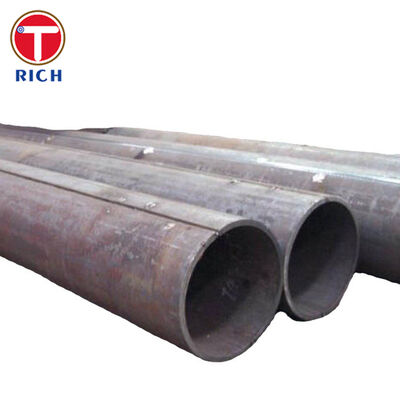

Tuyaux en acier soudés par fusion électrique ASTM A672 pour service haute pression

Les tuyaux en acier soudés par fusion électrique ASTM A672 sont fabriqués à partir de tôles d'acier de qualité pour récipient sous pression à l'aide d'un procédé de soudage par fusion électrique avec du métal d'apport. Il est principalement conçu pour un service haute pression à températures modérées où de grands diamètres extérieurs, des propriétés mécaniques contrôlées et une intégrité vérifiée des soudures sont nécessaires.

ASTM A672/A672M utilise un système de désignation de grade et de classe. La catégorie identifie les spécifications des plaques d'appareil sous pression utilisées pour la fabrication des tuyaux, tandis que la classe définit les conditions de traitement thermique des tuyaux et si un examen radiographique et des tests de pression sont requis. Les matériaux courants comprennent les qualités de tôles d'acier au carbone ASTM A515 et les qualités de tôles d'acier au carbone à grain fin ASTM A516.

La spécification couvre nominalement les tuyaux soudés par électrofusion d'un diamètre extérieur de 400 mm et plus et d'une épaisseur de paroi allant jusqu'à 75 mm. D'autres dimensions peuvent être fabriquées lorsque toutes les exigences ASTM A672 applicables sont satisfaites.

Caractéristiques

Principales caractéristiques

Contrôle des notes et des classes

ASTM A672 ne définit pas le produit uniquement par la résistance du matériau. Chaque tuyau est commandé en utilisant une qualité de matériau ainsi qu'une classe de fabrication.

Par exemple:

• Le grade B60 est fabriqué à partir de plaques pour récipients sous pression ASTM A515 grade 60.

• Le grade B65 est fabriqué à partir de plaques ASTM A515 grade 65.

• Le grade B70 est fabriqué à partir de plaques ASTM A515 grade 70.

• La qualité C60 est fabriquée à partir de plaques pour récipients sous pression à grains fins ASTM A516, qualité 60.

• La qualité C65 est fabriquée à partir de plaques pour récipients sous pression à grains fins ASTM A516, qualité 65.

• La qualité C70 est fabriquée à partir de plaques pour récipients sous pression à grains fins ASTM A516, qualité 70.

Ce système permet de spécifier séparément la résistance des matériaux, le traitement thermique, l'examen des soudures et les tests de pression en fonction des conditions de service.

Intégrité contrôlée des soudures

Le tuyau ASTM A672 est produit par soudage par fusion électrique avec du métal d'apport. La qualité des soudures peut être vérifiée par examen radiographique en fonction de la classe commandée.

Les classes se terminant par 1 ou 2, telles que les classes 11, 12, 21, 22, 31 et 32, intègrent les exigences d'examen radiographique spécifiées par ASTM A672.

Ceci est particulièrement important pour les canalisations sous pression de grand diamètre, car la soudure longitudinale devient une section critique du tube pour retenir la pression.

Conditions de traitement thermique définies

ASTM A672 fournit des classes spécifiques pour différentes conditions thermiques :

La classe appropriée doit être sélectionnée en fonction de la qualité de la plaque de base, de la température de service, du code de conception et des propriétés mécaniques requises.

Vérification mécanique

Les essais de production comprennent des essais de traction sur des lots de tuyaux finis et des essais de pliage par soudure guidée transversalement. Les tests vérifient à la fois les propriétés mécaniques du tuyau ainsi que l'intégrité et la ductilité du joint soudé.

L'analyse chimique est également contrôlée pour la plaque du récipient sous pression et le métal déposé, comme l'exigent les spécifications applicables.

Nos avantages

1. Contrôle clair de la qualité et de la classe ASTM A672

Un problème d'approvisionnement fréquent avec les tuyaux ASTM A672 est de spécifier uniquement la qualité tout en omettant la classe. La classe affecte directement le traitement thermique, l'examen radiographique et les essais hydrostatiques.

Nous fabriquons et documentons le produit selon la désignation complète demandée dans le bon de commande, telle que :

ASTM A672 B60 Classe 12

ASTM A672 C60 Classe 22

ASTM A672 C65 Classe 22

ASTM A672 C70 Classe 32

La qualité, la classe, le numéro thermique de la plaque, la procédure de soudage, l'état du traitement thermique et les enregistrements d'inspection peuvent donc être retracés dans la documentation de fabrication.

2. Traçabilité des plaques des appareils sous pression

La norme ASTM A672 exige des tôles de qualité pour appareils sous pression plutôt que des tôles d'acier de construction ordinaires.

Les matériaux des plaques peuvent être contrôlés conformément aux spécifications des plaques ASTM désignées, notamment ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M et d'autres matériaux autorisés par ASTM A672.

Les certificats de matériaux peuvent identifier :

• Spécification et qualité de la plaque

• Numéro de manche

• Analyse chimique

• Propriétés mécaniques

• Épaisseur de la plaque

• État du traitement thermique

• Lot de fabrication de tuyaux

Cela permet une traçabilité entre la plaque du récipient sous pression entrant et le tuyau EFW fini.

3. Examen des soudures et configuration des tests de pression

Différents projets nécessitent différents niveaux d’inspection des soudures et de vérification de la pression. ASTM A672 permet de définir ces exigences via la désignation de classe plutôt que d'appliquer la même configuration d'inspection à chaque tuyau.

Par exemple:

Cela permet d'adapter précisément la portée de l'inspection à la conception du système sous pression et aux spécifications du projet.

Normes d'exécution

Les normes EN, JIS, GOST et GB répertoriées ci-dessus sont des références d'approvisionnement pour les produits sous pression ou soudés associés et ne doivent pas être considérées comme des équivalents matériels directs à l'ASTM A672. La substitution de matériaux doit être approuvée conformément au code de conception technique et aux spécifications du projet.

Application

Tuyau collecteur principal de distribution de vapeur

Les tuyaux en acier soudés par fusion électrique ASTM A672 peuvent être utilisés comme collecteur principal de distribution de vapeur de grand diamètre dans les chaudières industrielles et les systèmes de services publics.

Pour cette application, le tuyau transporte de la vapeur sous pression entre le système de génération de vapeur et l'équipement de traitement en aval. La qualité du matériau, l'épaisseur de paroi, le traitement thermique, l'examen des soudures et les tests de pression doivent être sélectionnés en fonction de la température de conception, de la pression de conception et du code de tuyauterie applicable.

Composition chimique

Le tableau suivant présente les exigences représentatives de l'analyse thermique pour cinq qualités ASTM A672 communément spécifiées. Les qualités ASTM A672 dérivent leurs exigences chimiques de la spécification correspondante des plaques pour appareils sous pression.

Les valeurs sont en pourcentage en poids. Les limites de carbone indiquées ci-dessous sont basées sur une épaisseur de plaque ne dépassant pas 25 mm, sauf indication contraire.

Propriétés mécaniques
